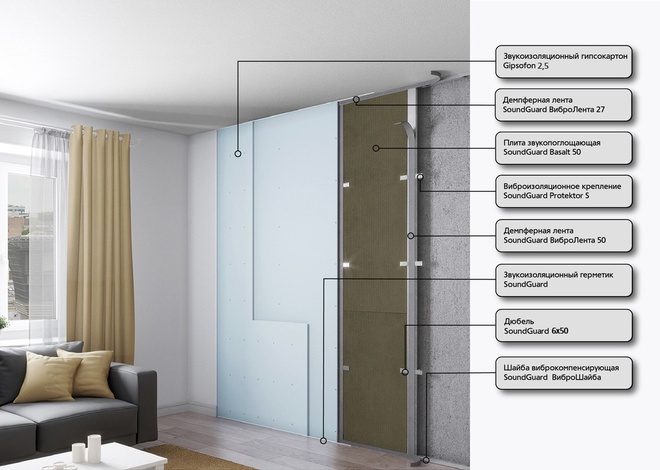

К стене с помощью виброизоляционного крепления SoundGuard Protektor S крепится металлический каркас из профилей SoundGuard Strong. Места соприкосновения профилей с ограждающими конструкциями и звукоизоляционными листовыми материалами проклеиваются демпферной лентой SoundGuard ВиброЛента. Внутреннее пространство каркаса заполняется звукопоглощающей плитой SoundGuard Basalt 50. Финишным слоем системы является два листа звукоизоляционного гипсокартона SoundGuard Gipsofon.
Индекс изоляции воздушного шума стены совместно с системой:
| На основании из газоблока толщиной 75 мм: | На основании из газоблока толщиной 200 мм: | На основании из полнотелого кирпича толщиной 120 мм: | На основании из монолитного ж/б толщиной 140 мм: |
| Rw = 51 дБ | Rw = 58 дБ | Rw = 59 дБ | Rw = 63 дБ |
Индекс дополнительной звукоизоляции ΔRw ~ 12 – 17 дБ
СИСТЕМА ЗАЩИЩАЕТ ОТ ЩУМА:
Плюсы:
- Не требуется выравнивание стены.
- Хорошо защищает от воздушного и ударного шумов.
- Рекомендуется применение звукоизоляционных коробов.
Минусы:
- Для крепления тяжелых предметов нужно заранее устанавливать закладные детали.
Примечание: Окончательный способ крепления виброизоляционных подвесов и виброкомпенсирующих шайб SoundGuard ВиброШайба определяется на месте монтажа исходя из материала основания, его толщины и конструктивных особенностей.
